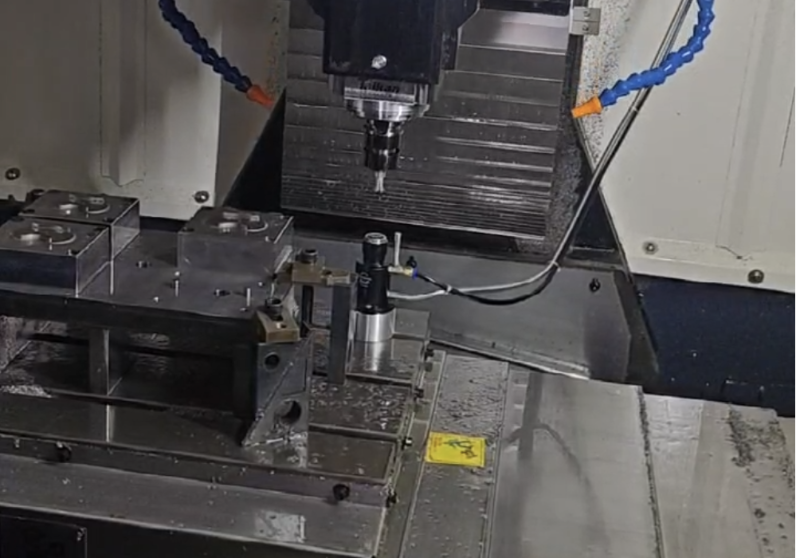

自动对刀仪是数控机床中用于自动测量和校正刀具位置的设备,其工作原理主要基于精确的传感技术。以下是自动对刀仪的基本工作原理:
1.接触式传感:自动对刀仪通常使用接触式传感器。当刀具与对刀仪的测头接触时,测头内的机械或电子传感器被激活。
2.信号生成与传输:接触触发一个电信号,这个信号随后被发送到数控机床的控制系统。
3.刀具位置计算:控制系统接收到信号后,根据刀具接触测头的位置,计算出刀具的长度和半径。这通常涉及对刀具尖端位置和刀具边缘位置的精确测量。
4.自动校正:根据测量得到的数据,数控系统自动调整刀具补偿值,确保加工过程中刀具的位置精确。
5.多点测量:为了提高测量的准确性,自动对刀仪可能在不同的方向上对刀具进行多点接触测量。
6.反馈与调整:在加工过程中,自动对刀仪还可以用于监测刀具的磨损,并根据需要自动进行调整。
自动对刀仪的使用减少了人为操作的需求,提高了加工的精度和效率。它是高度自动化和精密制造领域中不可或缺的工具,尤其适用于需要高精度和高效率的加工任务。通过精确控制刀具位置,自动对刀仪确保了加工过程中的一致性和重复性,显著提高了生产效率和产品质量。
