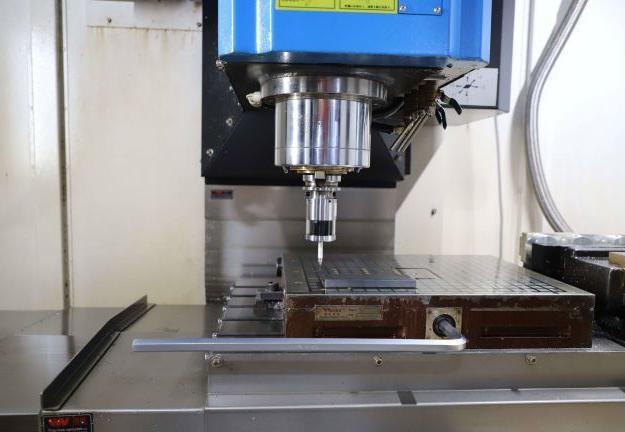

机床测头的工作原理

机床测头的工作原理是基于精确测量工件或刀具的位置和尺寸，以确保加工过程的精度和效率。机床测头可以分为接触式和非接触式两种主要类型，它们的工作原理如下：

1.接触式机床测头：

•机械触发：当测头的探针物理接触到工件时，会引发内部机械结构的微小位移。

•信号产生：这种位移触发一个电信号，该信号被发送到机床的控制系统。

•数据处理：控制系统根据接收到的信号计算探针的确切位置，进而得出工件的几何尺寸或刀具的位置信息。

2.非接触式机床测头：

•光学或激光测量：这类测头通过发射激光或其他光源，并测量反射光的特性来确定工件的位置和特征。

•高速精准：非接触式测头可以快速且精确地测量，避免了与工件的物理接触，减少了对工件的潜在损伤。

机床测头在加工过程中的应用非常广泛，包括但不限于：

•刀具长度和半径的测量：确保刀具正确定位，保障加工精度。

•工件测量：在加工前后测量工件的尺寸和位置，确保加工质量符合要求。

•刀具磨损检测：在加工过程中监测刀具磨损，及时更换刀具，保持加工精度。

•自动校准：在复杂的加工任务中，自动校准机床设置，减少人为错误。

机床测头通过精确的测量和实时的反馈，提高了加工的精度和效率，是现代高精度机床中不可或缺的组件。
