汉测测量CNC数控机床在机测量系统服务商

汉测测量机床测头功能多样、传输速度快
  • 数控机床红外线测头

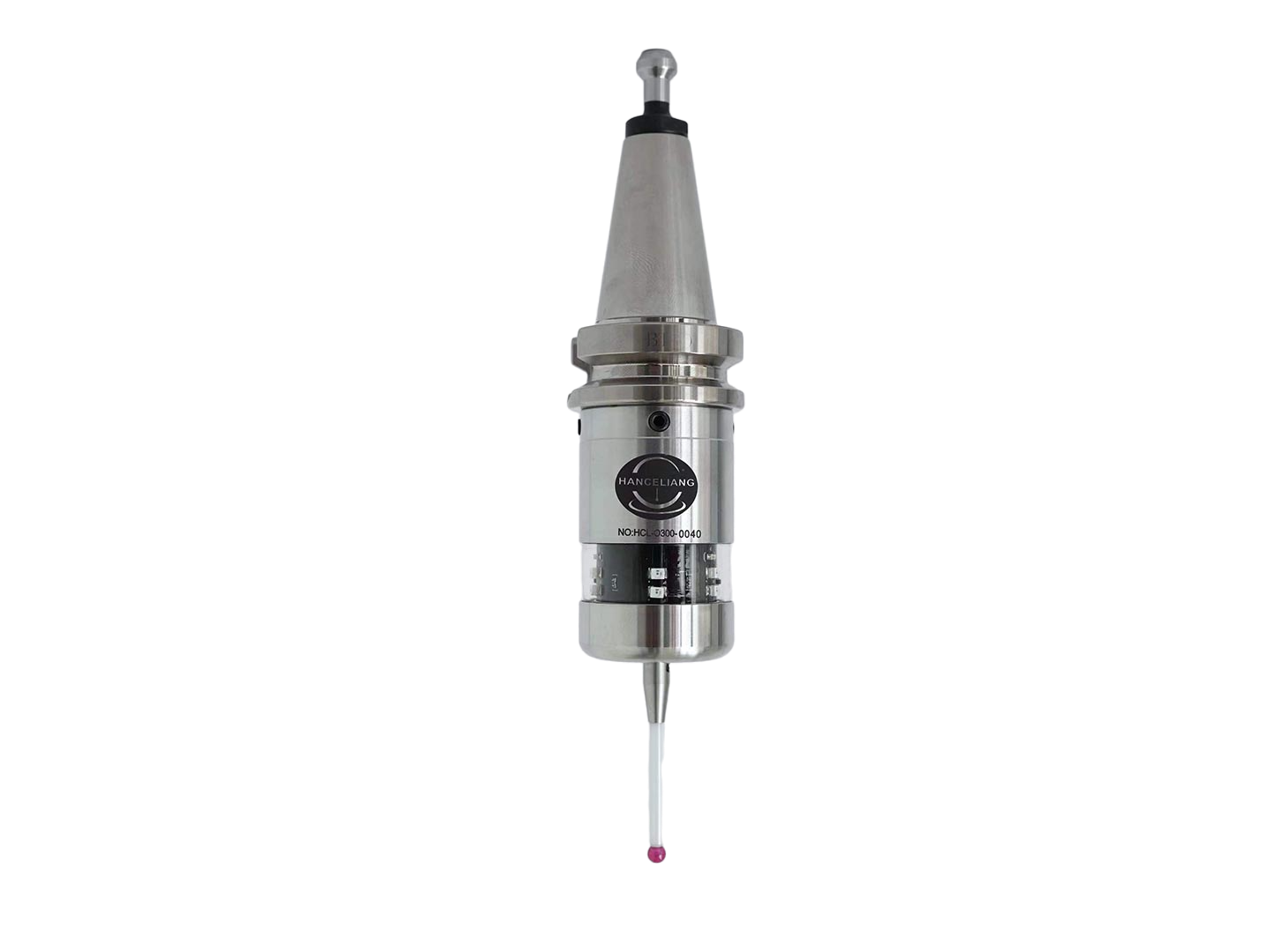

数控机床红外线测头

测针触发方向:±X,±Y,±Z。
测针各向触发保护行程:XY±15°,Z+5mm。
测针各向触发力(出厂设置):XY=1.0N,Z=8.0N。
测针任意单向触发重复(2σ)精度:≤1μm。
红外线信号传输范围:≤5M。
新电池(单班5%使用率)的工作天数:90天。
防护等级:IP67。

400-017-9165

产品特点/ Produce features
01

first

传输速度快
02

second

体积小
03

third

高精度(<=1μm)

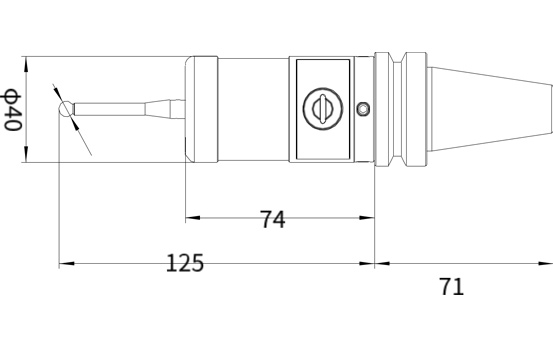

技术特征/ Technical characteristics

测头与接收器采用红外线编码信号通讯;通过按一定规律触发测针实现测头与接收器的通讯;

测头启动方式:通电启动;

红外线控制信号:触发、联络、电池电压低;

测头与柄部的调整功能:通过调整测头主体与柄部的连接环节,可以将测针上测球的中心与测头锥柄中心线重合(偏差≤2μm);

指示灯的显示的状态:通讯正常、触发、电池电压低;

防护等级:IP67;

技术特征
配套设备/ Grouped equipment

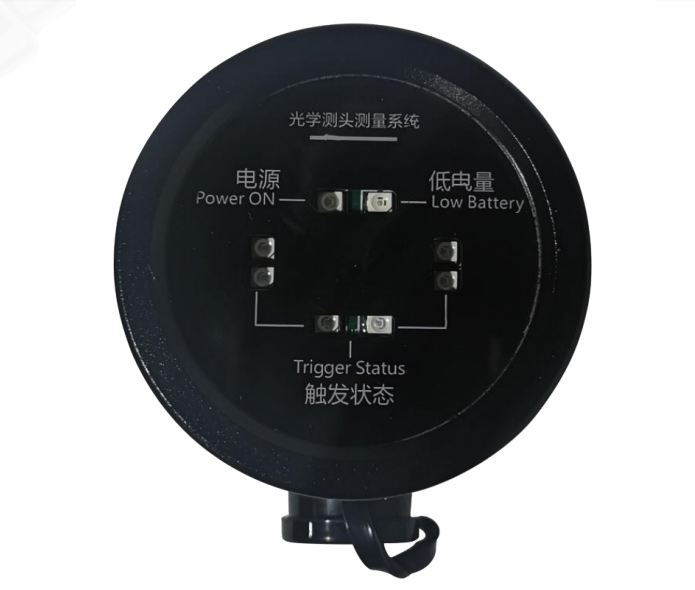

配套设备(红外线测头接收单元)

基本参数

测头与接收器采用无线电编码信号通讯;通过一定规律触发测针实现;

测头与接收器的通讯配对,抗干扰;

测头启动方式:通电启动;

发射三种无线电调制信号:触发、联络、电池气压低;

接收两种无线电调制信号:启动测头;

指示灯的显示的状态:通讯正常、触发、电池电压低;

防护等级:IP67。

设备特点

传输效率好;

互换性强;

附件与配件/ Accessories

附件与配件

源头质造 高性价比之选/ Company strength
  • 20年经验与深厚的技术底蕴 20年经验与深厚的技术底蕴

    · 团队核心成员近20年行业探索与实践
    · 集结985院校毕业的高精尖技术人才
    · 与杭州工业大学联合研创新产品

  • 规模化与定制化生产规模化与定制化生产

    · 自有生产厂房2000㎡,机床测量系统年产量达11000台
    · 按需定制,可对测量设备的功能、外观、安装方式、测针、测头夹具进行个性化定制生产

  • 性能/精度/实用保障 性能/精度/实用保障

    · 产品具备持久稳定运行的高性能优势
    · 在机测量应用中能够达到低于1μm精度
    · 满足多场景实际测量需求,非常实用

  • 服务承诺安装/培训/质保无忧

    · 免费上门安装调试,正常运行
    · 现场技术赋能培训,包教会使用
    · 365天免费质保,7*12小时快速响应

全方位精确测量/ Product features
  • 01自动分中找正
  • 022D零件尺寸测量
  • 03刀具保护、过切检查
  • 04机床精度校验
  • 05自动深度测量
  • 063D曲面测量
定制流程/ Order process
  • 确认需求

    确认需求

  • 签订合同

    签订合同

  • 运送安装

    运送安装

  • 调试验收

    调试验收

  • 培训指导

    培训指导

  •  售后服务

    售后服务

  • 定期回访

    定期回访

热品推荐 / Hot product

数控机床无线电测头

数控机床无线电测头

测针触发方向:±X,±Y,±Z。测针各向触发保护行程:XY±15°,Z+5mm测针各向触发力(出厂设置):XY=1.0N,Z=8.0N。测针任意单向触发重复(2σ)精度:≤1μm。无线信号传输范围:≤10M。新电池(单班5%使用率)的工作天数:150天。防护等级:IP67。

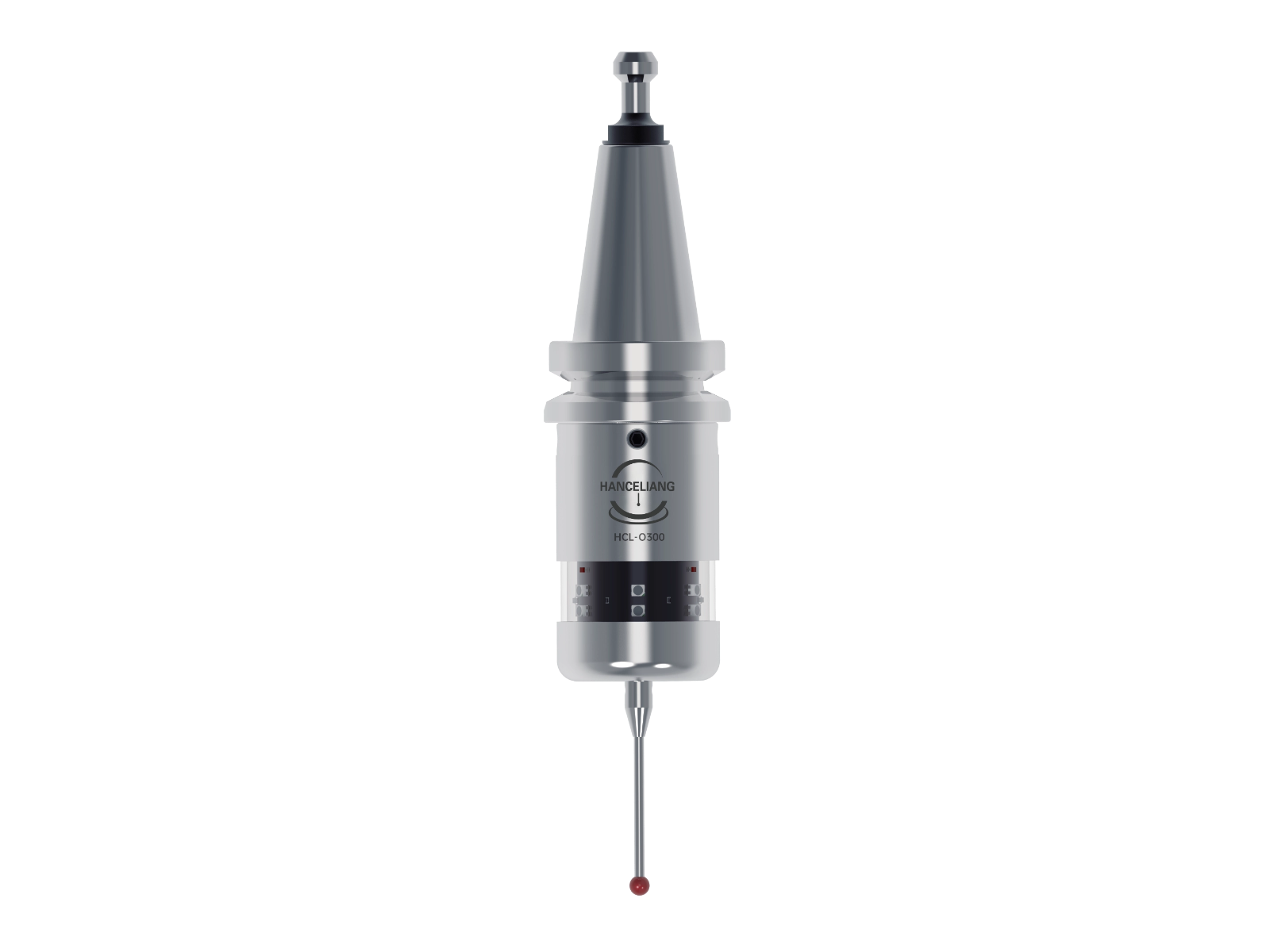

数控机床红外线测头

数控机床红外线测头

测针触发方向:±X,±Y,±Z。测针各向触发保护行程:XY±15°,Z+5mm。测针各向触发力(出厂设置):XY=1.0N,Z=8.0N。测针任意单向触发重复(2σ)精度:≤1μm。红外线信号传输范围:≤5M。新电池(单班5%使用率)的工作天数:90天。防护等级:IP67。
数控机床五向无线对刀仪

数控机床五向无线对刀仪

重复定位精度:<0.001mm,测试速度:50-200mm/min设计使用寿命:>1000万次,对刀面直径:10mm对刀仪高度(带底座和圆形测针):135mm对刀仪总行程:5mm对刀仪供电方式:2节LS14250(3.6V)电池对刀仪吹气功能:无保护级别:IP67
数控机床单向对刀仪

数控机床单向对刀仪

重复定位精度:0.002mm,测试速度:50-200mm/min设计使用寿命:<500万次,对刀直径:可达20mm对刀仪高度:68mm,对刀仪总行程:5mm对刀仪额定电压:DC24±10%20mA(MAX)对刀仪吹气功能:有,保护级别IP67(防水、防油密封性能)底座安装尺寸:2孔,孔中心距:40mm6芯信号线长度200cm,护线管长度100cm
