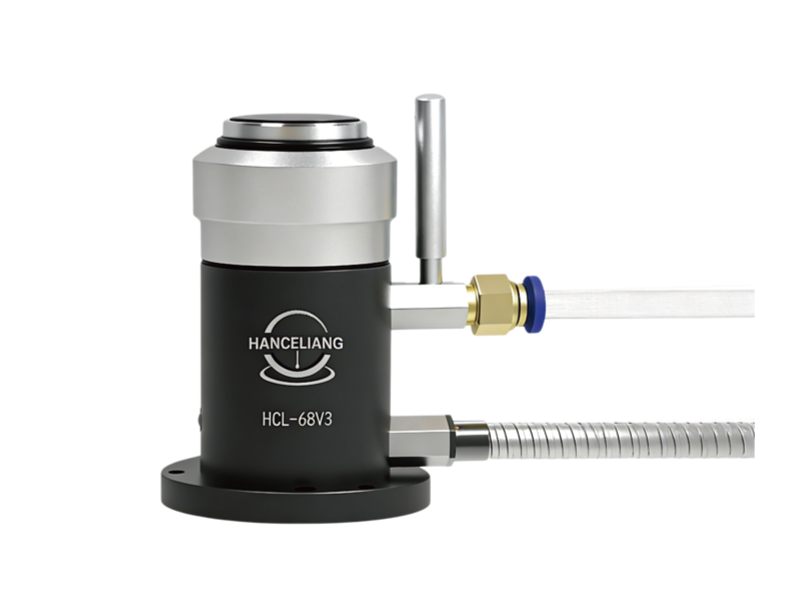

单向对刀仪 HCL-68V3

重复测量精度：≤1μm

设计使用寿命：大于500万次

对刀最大直径：30mm

触发方向：+Z

触发保护行程：共10mm（5mm触发过行程开关）

对刀仪额定电压：24V/15mA(MAX)

信号输出方式：常开（固态继电器）

信号传输方式：一体式线缆。线缆与护线管可定制长度。

线缆和护线管长度：出厂默认5米线缆和3米护线管。可定制长度。

400-017-9165

产品特点/ Produce features

1、IP68级防水性能，可在各种复杂环境中正常工作。

2、高精度、长寿命、大大提高刀具检测精度和速率。

3、超长行程10mm，可轻松应对各种误操作撞机。

4、根据不同类型的机床，支持极速定制安装组件。

源头质造高性价比之选/ Company strength

20年经验与深厚的技术底蕴
· 团队核心成员近20年行业探索与实践
· 集结985院校毕业的高精尖技术人才
· 与杭州工业大学联合研创新产品
规模化与定制化生产
· 自有生产厂房2000㎡，机床测量系统年产量达11000台
· 按需定制，可对测量设备的功能、外观、安装方式、测针、测头夹具进行个性化定制生产

全方位精确测量/ Product features

定制流程/ Order process

: 数控机床无线电测头

测针触发方向：±X，±Y，±Z。测针各向触发保护行程：XY±15°，Z+5mm测针各向触发力（出厂设置）：XY=1.0N，Z=8.0N。测针任意单向触发重复（2σ）精度：≤1μm。无线信号传输范围：≤10M。新电池（单班5%使用率）的工作天数：150天。防护等级：IP68。

: 数控机床红外线测头

测针触发方向：±X，±Y，±Z。测针各向触发保护行程：XY±15°，Z+5mm。测针各向触发力（出厂设置）：XY=1.0N，Z=8.0N。测针任意单向触发重复（2σ）精度：≤1μm。红外线信号传输范围：≤5M。新电池（单班5%使用率）的工作天数：90天。防护等级：IP68。

: 数控机床有线测头

测针触发方向：±X,±Y,+Z各向触发保护行程：XY±15°Z+5mm重复测量精度：≤1um触发力度：XY=1.0N,Z=8.0N信号传输方式：一体式线缆或分体式接头线缆（可选）线缆长度：出厂默认5米（可定制长度）防护等级：IP68工作温度：0-60°使用寿命：大于1000万次

: 单向对刀仪-HCL-68V2

对刀面材质和大小：硬质合金/20mm直径触发方向：+Z触发保护行程：共10mm（5mm触发过行程开关）重复测量精度：小于等于1μm触发力度：2N（实际可以F500进给对0.3mm的刀具）设计使用寿命：大于2000万次对刀仪额定电压：24V/15mA（最大）信号输出方式：常开（固态继电器）信号传输方式：一体式线缆或分头式接头线缆（可选）线缆和护线管长度：出厂默认5米线缆和3米护线管（可定制长度）防护等级：IP68工作温度：0-60℃
