五向对刀仪是什么

五向对刀仪是一种用于数控机床刀具测量的高端装置，可同时测量刀具在X、Y、Z三个线性方向和A、B两个旋转方向上的位置和角度，实现刀具空间位置的全方位检测。五向对刀仪的工作原理和特点如下：

1.结构组成

五向对刀仪主要由测头、测头座、接口单元、数据处理单元等部件组成。测头是一种高精度的接触式传感器，通过与刀具表面接触，产生三维空间位移信号。测头座用于固定测头，并提供多个方向的运动自由度，使测头能够在X、Y、Z、A、B五个方向上与刀具接触。接口单元负责将测头的模拟信号转换为数字信号，并与数控系统进行通信。数据处理单元则对测量数据进行分析、计算、补偿等处理，生成刀具的空间位置和姿态信息。

2.测量原理

五向对刀仪利用测头在五个方向上的位移量，计算刀具相对于机床坐标系的位置和姿态。具体过程如下：首先，将待测刀具安装在主轴上，手动或自动移动测头，使其与刀具表面接触并产生位移信号。通过多点接触测量，采集刀具在X、Y、Z三个方向上的坐标值，计算刀具的长度、半径、圆心位置等几何参数。同时，通过改变测头的姿态，使其与刀具表面在不同角度接触，采集刀具在A、B两个旋转方向上的角度值，计算刀具的倾斜度、锥度、螺旋角等几何参数。最后，将测量得到的几何参数转换为刀具坐标系下的补偿值，传递给数控系统，实现刀具的精确定位和轨迹控制。

3.优缺点

五向对刀仪的优点是测量精度高，测量范围广，测量信息全面。得益于高分辨率的接触式传感器和精密的机械结构，五向对刀仪的测量重复精度可达0.001mm，测量角度分辨率可达0.1度，满足高精度加工的需求。五向对刀仪可测量各类复杂刀具，如球头铣刀、锥度铣刀、螺旋锯齿刀等，全面反映刀具的几何形状和空间位置。同时，五向对刀仪还具有自动对刀、在线监测、数据补偿等智能化功能，大大提高了加工效率和质量。

但是，五向对刀仪也存在一些不足。首先，它的结构复杂，成本较高，一般需要配备专用的控制系统和软件，对操作人员的技术水平要求较高。其次，接触式测量会对刀具表面产生一定的磨损和划伤，需要定期更换测头球，增加了维护成本。再次，复杂的测头运动机构可能引入附加误差，如回程间隙、热变形等，需要进行精确的误差补偿。

4.应用场合

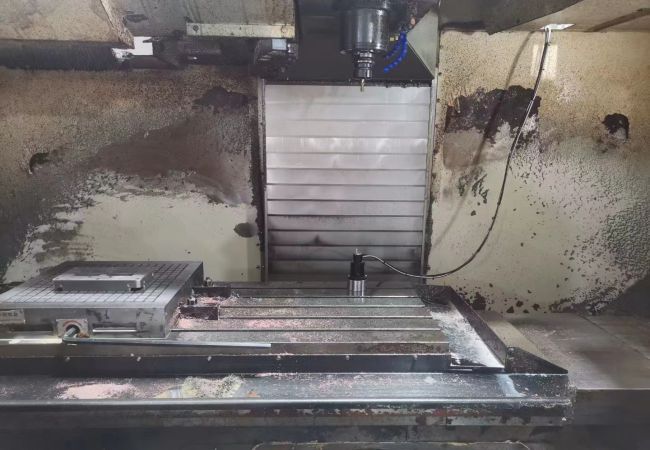

五向对刀仪主要应用于高端数控机床的刀具管理，特别是五轴联动加工中心、复合加工机床等。这些机床的刀具种类多样，运动轨迹复杂，对刀具的位置和姿态精度要求极高。采用五向对刀仪可以实现复杂刀具的自动测量和补偿，消除刀具安装、磨损、形变等误差，保证加工的一致性和可靠性。在航空航天、汽车模具、医疗器械等高精尖制造领域，五向对刀仪已成为不可或缺的关键装备。

5.发展趋势

随着制造业向智能化、精密化方向发展，五向对刀仪的应用前景广阔。未来的五向对刀仪将进一步提升测量精度和速度，集成多种传感技术，实现刀具的全方位、多参数测量。同时，五向对刀仪将与数控系统、CAD/CAM软件、制造执行系统等实现深度融合，建立起刀具数字孪生模型，实现刀具全生命周期的智能管理和优化控制。

此外，五向对刀仪还将向模块化、标准化方向发展，提供更多的接口和协议，实现与不同品牌、不同类型机床的快速集成。基于工业互联网和云计算技术，五向对刀仪可实现远程监控、诊断和预测性维护，为用户提供更加专业、高效的技术服务。

总之，作为智能制造时代的关键测量设备，五向对刀仪将不断创新升级，为提高数控机床的加工精度和效率、推动制造业的智能化转型做出重要贡献。
