机械式对刀仪：结构原理与适用场景详解

在对刀仪的众多类型中，机械式对刀仪以其结构简单、稳定性强、成本适中等优势，广泛应用于各类数控车床、加工中心及传统机床的对刀测量场景。

一、什么是机械式对刀仪？

机械式对刀仪是一种基于微动接触触发原理的测量装置。其核心结构由：

- 弹簧加载测量柱

- 触发开关或继电器

- 金属外壳与底座

- 信号线缆接口

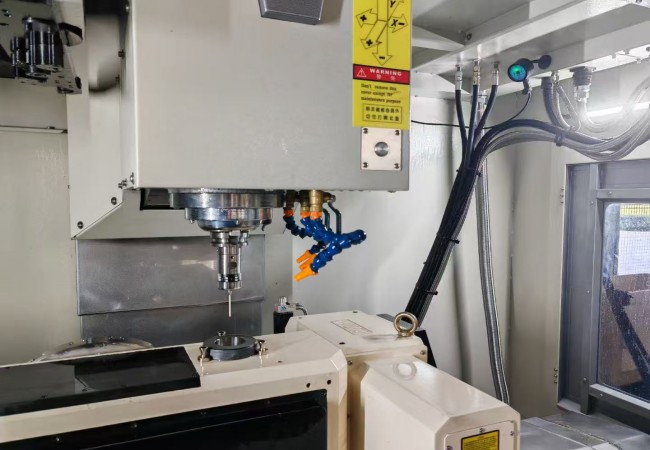

组成。当刀具缓慢下降并接触到测量柱上表面时，弹簧产生微移，带动内部触点闭合，从而向CNC系统发送一个有效信号。

二、工作特点

- 高重复精度：±1～3μm，适用于大多数精密加工场景。

- 不依赖电源：部分型号为被动式，适配性广。

- 抗干扰能力强：机械触点不受电磁或冷却液影响。

- 维护简单：无激光、光电组件，维护周期长。

三、适用机床类型

- 数控车床（CNC Lathe）

- 加工中心（立式/卧式）

- 仪表车、铣床改造机

- 教学型数控设备

尤其适用于对环境要求较高、成本控制严格的中小型企业加工线。

四、选型建议

- 需要Z轴长度测量：可选标准柱式对刀仪

- 需要X/Y方向测量：可选多向触发型机械对刀仪

- 空间受限场景：可选低矮型或侧向触发款式
