机床对刀仪说明书：结构组成、使用方法与维护指南

在现代数控加工中，机床对刀仪是一项不可或缺的辅助设备。它用于自动测量刀具的长度、半径等信息，并将测量结果传输至数控系统进行补偿，从而提升加工精度与效率。本文将以说明书的形式，详细介绍机床对刀仪的结构组成、使用方法、注意事项及日常维护内容，帮助用户正确安装与使用该设备。

一、产品组成

标准机床对刀仪主要由以下几部分构成：

- 测量头：包含测量面及传感器，是刀具接触并触发信号的核心部件。

- 固定底座：用于将设备固定在机床工作台或其他平台上，确保测量稳定性。

- 信号输出线缆或无线模块：将触发信号传输至数控系统。

- 防护结构：部分型号配备弹性防撞装置、防尘罩等保护结构，延长使用寿命。

二、安装方法

对刀仪应安装在机床工作台的非切削区域，确保刀具可自由接触测量面，同时不干扰其他加工工序。安装步骤如下：

1. 清洁安装区域，确保与底座接触平整。

2. 使用螺钉或磁力装置固定对刀仪。

3. 连接信号线或无线接收模块。

4. 在数控系统中测试信号响应，确保触发后系统可正确识别信号。

三、使用步骤

1. 启动机床，确认对刀仪已通电且信号模块正常工作。

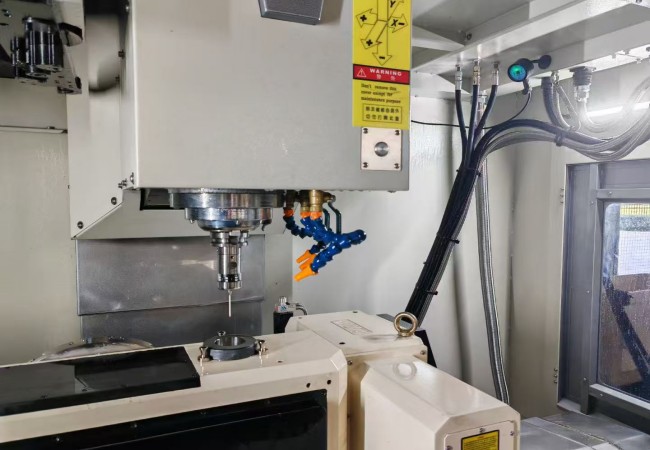

2. 将刀具装入主轴，并手动或程序控制刀具缓慢移动至对刀仪上方。

3. 刀具缓慢下移，直到接触测量面并触发信号。

4. 数控系统记录当前坐标，并计算出刀具长度或半径。

5. 系统自动将测量值写入刀具补偿表，完成对刀。

四、注意事项

- 每次对刀前请检查测量面是否清洁，避免油污、切屑干扰。

- 刀具下移速度应控制在安全范围，避免撞击对刀仪。

- 测量结果应进行初次验证，确保数据准确无误。

- 非测量状态下应避免刀具或工件碰撞对刀仪，防止传感器损坏。

五、日常维护

- 每日加工完成后，用干净布擦拭测量面，防止杂质堆积。

- 每周检查信号线是否松动、磨损。

- 每月进行一次基准校验，确保测量精度。

- 如遇异常信号或加工尺寸偏差，及时检查传感器灵敏度与系统参数。

我们提供的机床对刀仪配有完整说明书、安装指导和技术支持服务，适用于立式加工中心、卧式加工中心、数控车床等多种设备，帮助客户实现高效、精密的自动化加工流程。
