激光对刀仪工作原理

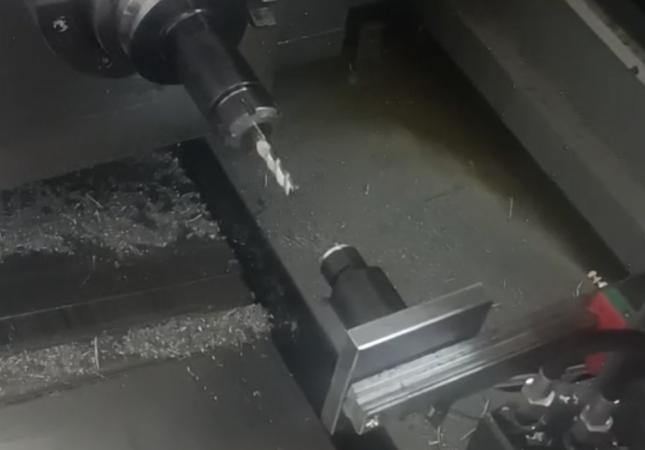

激光对刀仪是一种在数控机床中用于精确测量和校正刀具位置的高精度设备。它采用激光作为主要测量媒介，其工作原理如下：

1.激光发射：激光对刀仪包含一个激光发射器，它发射一束高精度、窄直径的激光光束。

2.刀具中断激光：在对刀过程中，刀具被缓慢移动，直到它中断或部分遮挡激光束。激光束被刀具的边缘精确切割。

3.激光检测：对刀仪中的激光检测器检测到激光束的中断或变化。激光被部分遮挡的确切时刻和位置提供了刀具边缘的精确位置信息。

4.数据计算与传输：检测到的信号被转换成电信号，然后传输给数控机床的控制系统。控制系统根据这些数据计算刀具的确切位置，包括刀尖的高度和半径等。

5.自动校正：基于激光对刀仪提供的精确数据，数控机床可以自动调整刀具路径或位置，以确保加工精度。

优势

1.高精度：激光对刀仪因其高精度测量而被广泛使用，尤其适合精密加工。

2.非接触测量：由于测量过程中刀具不与任何物体接触，因此不会对刀具或对刀仪造成物理损害。

3.快速测量：与传统接触式对刀相比，激光对刀仪能够更快速地完成测量，提高生产效率。

4.适用范围广：可用于各种类型和尺寸的刀具，特别是对于小型或精密刀具非常有效。

激光对刀仪的这些特性使其成为现代数控加工中提高加工精度和效率的重要工具。通过精确控制刀具位置，它确保了加工过程中的高质量和一致性。
