机床测头结构

机床测头是一种专用于数控机床的测量装置，通过与工件或刀具接触获取位置信息，实现自动找正、在线检测和误差补偿。其结构设计精密，确保高重复精度和抗干扰能力。

1. 基本结构组成

1. 探针（Probe Stylus）

   - 探针是与工件接触的部分，通常采用红宝石球头，连接在陶瓷杆或金属杆上。

   - 可更换，用于适应不同测量任务（如孔、槽、外轮廓等）。

2. 触发机构（Trigger Mechanism）

   - 位于测头内部，当探针发生微小位移时，触发内部开关或传感器。

   - 常见类型包括：机械式、压电式、电容式等。

3. 信号模块（Signal Module）

   - 将触发信号转换为数字或模拟信号，并通过有线、红外或无线形式传输给控制系统。

4. 壳体与密封系统

   - 外壳通常采用不锈钢或硬铝材质，具备防水、防尘、防切屑能力。

5. 安装接口

   - 用于连接主轴、刀柄或刀库，可快速更换或自动换测头。

2. 工作原理简述

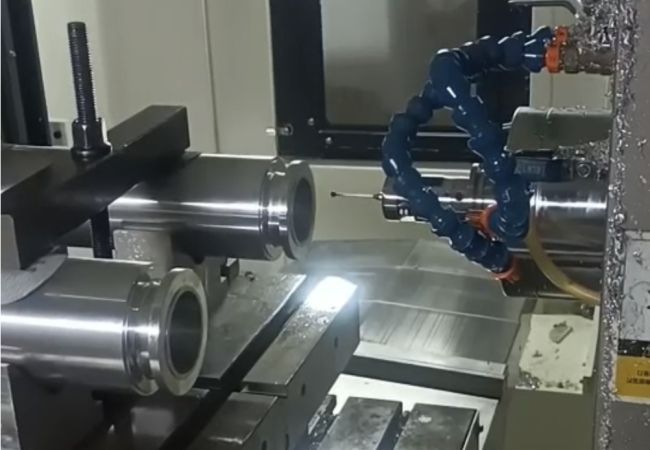

当探针接触工件时，其位移触发内部传感器，系统记录当前位置坐标，并将其用作测量数据或坐标系设定依据。
