机床测头传感器的技术架构与传感机理

在现代精密数控加工（CNC）闭环控制体系中，机床测头传感器是实现全自动在机测量（OMM）的硬核执行终端。作为工业级高精度三维坐标传感器，其核心职责是在微米级别精确捕捉刀尖或工件表面的几何特征触点。

一、 核心传感机理分类

根据内部传感器的电信号触发机制，主流的机床测头传感器主要分为以下两大核心技术架构：

1. 运动学触点式架构（Kinematic Switch 机械触发式）

   这是目前工业界应用最广泛的经典结构。其内部采用经典的“三点六面”运动学定位盘。当测针受到外力碰撞产生微米级位移时，内部串联电路中的某一个电触点会瞬间断开（常闭电路断电逻辑），触发微秒级的电平跳变信号。其商业优势在于结构极度稳定、抗震能力强、具备极高的质价比，重复定位精度可稳稳锁定在 1μm 级别。

2. 固态应变片式架构（Strain Gauge 高阶应变式）

   针对更高端的曲面扫描或微细加工，高阶测头传感器内部集成了硅微结构应变片（Strain Gauge）。当测针产生极微弱的接触力时，应变片发生微观形变并改变电阻值，通过内部放大电路转化为触发信号。

   技术优势：触发力极低（可降至零点几牛顿），能有效规避微细红宝石测针由于弯曲挠度产生的系统误差，重复定位精度可达到 ≤0.5μm 的亚微米极限，是加工复杂航空叶轮、光学镜座的理想选择。

二、 地狱级工况下的工业防护工程

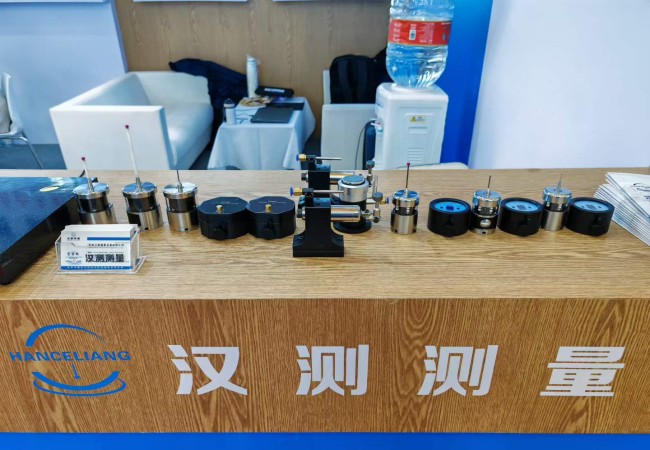

由于测头传感器直接暴露于高压切削液喷淋、滚烫金属铁屑飞溅及强电磁杂波的车间环境中，其外围防护工程执行最高工业标准。高品质测头（如苏州汉测测量设备有限公司出品的 HANCELIANG 系列）普遍采用航空级不锈钢或钛合金外壳，核心传感腔体被多层高弹性氟橡胶（Viton）密封裙边锁死，整体防护等级全面达到 IP68 国际标准。内部结合动态滤波算法，彻底免疫车间内大功率伺服电机及变频器带来的电磁干扰。
