红外射线对刀

红外射线对刀是一种利用红外信号传输的非接触式对刀技术，广泛应用于加工中心和数控车床中。它采用红外信号传递触发信息，实现对刀具长度和直径的高精度测量。

工作原理

- 信号传输方式：红外对刀仪通过红外线发送和接收触发信号，将刀具与对刀仪接触时的触发点信息传递给机床数控系统。

- 触发检测：刀具接触对刀仪的感应面时，产生触发信号，记录刀具的Z轴位置。

- 高精度补偿：系统根据触发点计算刀具的长度或直径，并生成补偿值，确保加工精度。

---

红外射线对刀的使用步骤

1. 安装对刀仪：

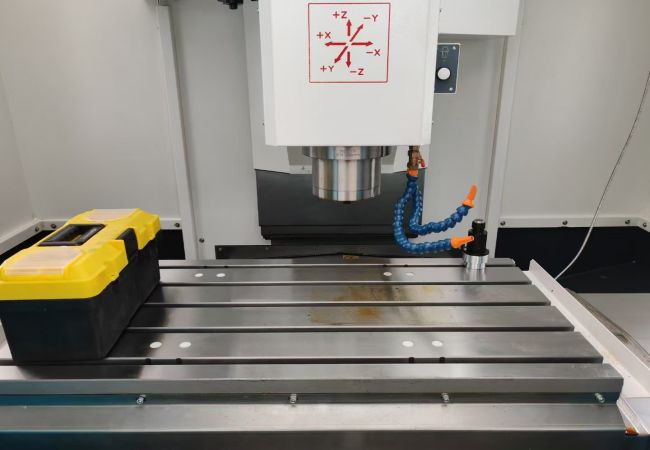

   - 将红外对刀仪固定在机床工作台的合适位置，确保稳定且不影响加工。

   - 检查红外信号的发送和接收是否正常。

2. 校准对刀仪：

   - 在机床数控系统中输入对刀仪的高度或直径参数（通常由厂家提供）。

   - 使用标准量块或已知尺寸的刀具，验证对刀仪的触发精度。

3. 启动对刀程序：

   - 在机床控制系统中运行自动对刀程序，刀具缓慢接近对刀仪感应面。

   - 刀具与对刀仪接触后，红外信号触发，系统记录此时的刀具位置。

4. 计算补偿值：

   - 系统根据测量值计算刀具的长度（Z向补偿）或直径（X/Y方向补偿）。

   - 自动将补偿值保存到刀具补偿参数表中。

5. 验证对刀结果：

   - 使用工件或量块进行试切，检查刀具补偿是否正确。

   - 如果有误差，重新标定对刀仪或调整参数。

---

红外射线对刀的优点

- 高精度：可实现0.001mm级别的对刀精度。

- 非接触传输：红外信号传输避免了传统电缆连接的复杂性。

- 自动化：对刀过程全自动化，减少人工干预。

- 适用范围广：可用于加工中心、数控车床等多种设备。

---

注意事项：

1. 保持清洁：红外信号的感应面需定期清洁，避免切屑、油污影响信号传输。

2. 避免遮挡：确保红外信号传输路径没有障碍物。

3. 环境光线干扰：避免强光环境对红外信号的干扰。

4. 定期校准：对刀仪需定期校准，确保测量精度。
