告别手动打表：从《刀摆仪使用说明书》看数控刀具检测的自动化升级

在精密加工中，如果刀具安装后存在偏摆（跳动量偏大），会直接导致加工出的孔径偏大或铣削表面粗糙。在传统的机械车间里，师傅们通常会借助手工量具来检测，这时候就需要查阅《刀摆仪使用说明书》。今天，苏州汉测测量设备有限公司带您回顾传统刀摆仪的使用规范，并探讨如何通过自动化设备实现升级。

传统刀摆仪（偏摆检测仪）标准使用步骤

传统刀摆仪通常由铸铁底座、V型槽（或顶针）以及千分表组成。其基础使用说明如下：

1. 清洁基准面： 擦拭V型槽和刀具刀柄，确保没有铁屑油污。

2. 放置刀具： 将刀具平稳放入V型槽中，或者用两端的顶针顶住刀具两端的中心孔。

3. 千分表对零： 将杠杆千分表的测头垂直压在刀具需要检测的圆柱面上（如刀柄或光刃处），施加微量预压后将表盘归零。

4. 旋转读取： 缓慢、匀速地手动旋转刀具一周（360度）。观察千分表指针的摆动幅度，最大值与最小值的差值，即为该截面的刀具跳动量（刀摆）。

传统刀摆仪的局限与苏州汉测的自动化方案

传统刀摆仪属于“机外静态检测”，它无法反映刀具装入机床主轴后，在高达上万转/分的离心力作用下产生的“真实动态跳动”。

为了解决这一痛点，苏州汉测测量设备有限公司推出了先进的机床自动对刀仪系列：

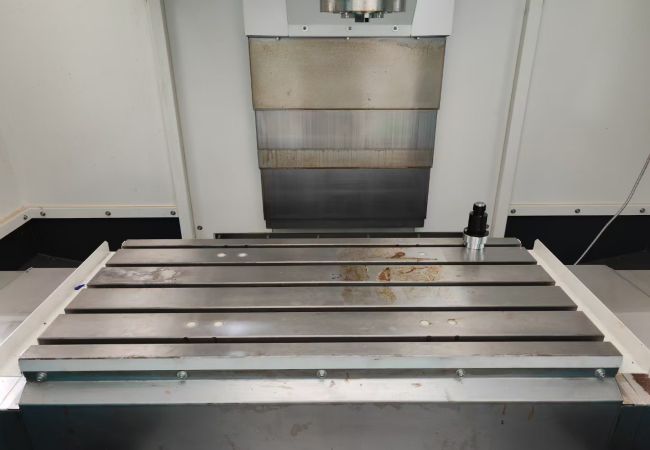

- 接触式对刀仪： 可在刀具低速旋转下，触碰测盘，自动计算出偏心量。

- 非接触式激光对刀仪（防刀摆神器）： 允许刀具在全速额定转速下穿过激光束。系统瞬间扫描刀具轮廓，精准计算出真实的动态刀摆量，并自动反馈给数控系统进行补偿。彻底淘汰繁琐的手工打表，让高精度加工变得轻而易举。
