对刀仪在FANUC系统中如何应用?

返回列表 来源: 汉测测量 发布日期: 2022.05.13 浏览次数:1245
在实际加工中,对刀仪是很常用的一种测量工具。使用对刀仪测量可以自动地计算每把刀的刀长与刀宽的差值,并将其存入系统中;具有自动对刀,断刀检测的功能。在加工零件时,一般只需要对标准刀(有些工厂有标准刀;有些工厂则是常常把加工某一种工件的第一把刀作为标准刀;下面则把这两种情况的统称为“标准刀”),这样就大大节约了时间。除此之外,也可免去人手测量时产生的误差,提高对刀精度。基于此,很多机床买家和机床制造商都要求加装对刀仪。一般来说,对刀仪需要编辑宏程序。下面以调试例子说明对刀仪的一般动作,和对刀仪宏程序的编辑。


机床:850 加工中心
系统:FANUC 0I-MD
对刀仪类型:HC-68汉测对刀仪


一、 宏程序编辑思路


对刀仪用于刀具长度补偿,是以基准刀的长度作为基准,测量出第二把刀,第三把刀等相对于基准刀在长度方向上的差值,然后进行刀具的长度补偿。一般会采用两到三次对刀以更精确的确定其他刀与标准刀的相差量。此对刀仪宏程序编辑便是按照这个思路进行。


二 、使用的系统功能和信号


跳转功能(或者高速跳转功能);跳转信号(或者高速跳转信号)。


三 、动作时序


汉测对刀仪

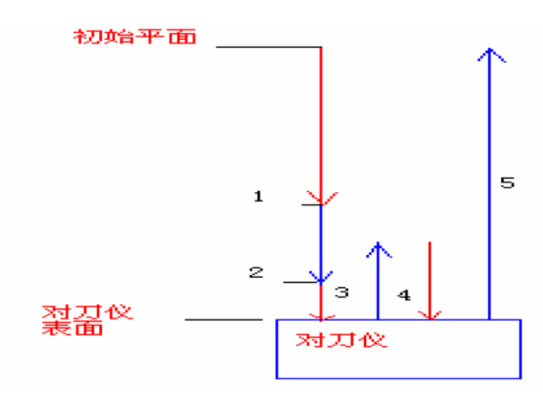

动作时序如上图所示:主轴夹刀并将Z 轴定位到初始平面;快速下降到中间位置1;较慢速度下降到中间位置2;使用跳转功能缓慢下降直至刀尖碰到对刀仪表面;如3 所示返回某一高度;再次以跳转功能缓慢下降进行对刀;如5 所示快速返回初始平面。然后将测量计算出来的长度差值补偿到刀具长度补偿里面。


四 、宏程序

1、 调用格式
G65 P9002 Hh (h 是刀具长度补偿号)
2 、宏程序内容
%
O9002
#30=#4001
#31=#4003
#32=#4109
#1=300.
#2=68.2
#3=68.2
G28G91Z0.
#4=#5003
G00G90G53X-314.412Y-255.895
G91G43Z-#1H#11
#5=#5003-#2
IF[#11GT1]GOTO3
G31Z-[#2*2]F300
G00G91G49Z#3
#6=#5063-#[11000+#11]
3
IF[#6LE[#5-#2]]GOTO9
#[11000+#11]=#5063-#5
G31G91G43H#11Z-[#3*2]F50
#506=#5023
G00G90G49Z#4
#6=#5063-#[11000+#11]
IF[#6LE[#5-#2]]GOTO9
#[11000+#11]=#5063-#5
#11001=0
N2G#30G#31F#32
M99
N3G31Z-[#2*2]F300
#507=#5023
G00G91G49Z#3
#6=#5063-#[11000+#11]
IF[#6LE[#5-#2]]GOTO9
#[11000+#11]=#507-#506
G31G91G43H#11Z-[#3*2]F50
#507=#5023
G00G90G49Z#4
#6=#5063-#[11000+#11]
IF[#6LE[#5-#2]]GOTO9
#[11000+#11]=#507-#506
IF[#11GT1]GOTO2
N9#3000=1
%

以上宏程序仅供参考!
