对刀仪的种类

返回列表 来源: 汉测测量 发布日期: 2022.04.07 浏览次数:160

在实际加工中,对刀仪是很常用的一种测量工具。使用汉测对刀仪测量可以自动地计算每把刀的刀长与刀宽的差值,并将其存入系统中;在加工零件的时候一般只需要使用标准刀进行一次对刀即可,这样就可以大大的节约了加工时间,除此之外,也可免去人手测量时产生的误差,提高对刀的精度。按照对刀仪传感器工作方式,机内对刀仪可以分为接触式对刀仪和非接触式对刀仪两类。今天汉测小编就来带您认识接触式对刀仪。

对刀仪

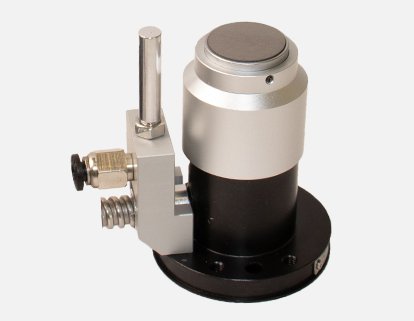

HC-68接触对刀仪

接触对刀仪是利用普通车床外加的监控检测设备利用普通车床自身的位置测量系统来进行工作的。总体来说,它虽然是附属于普通车床,为提高车床加工的精度和效率而设计的,但作为一套独立的仪器,对普通车床用接触对刀仪的研究设计方案应包括对刀原理的研究与实现、精密机械部分、电气控制部分、接触对刀仪的操作方法、误差与精度分析等部分。机械部分是接触对刀仪的主体部分,它主要包括传感器的设计与连接臂的设计,其中传感器的设计尤其关键,要求它能适应内孔车刀、端面车刀、螺纹刀、外圆车刀等不同刀具和不同刀偏角的刀具;另外,传感器表面要有硬度要求,不能因为频繁地撞击表面产生小的凹坑,影响对刀仪的精度,当然,我们也可以对传感器的测头进行修磨;传感器应保证应有的精度要求;传感器的结构设计合理,重量不能太大且安装方便,适合刀具的对准与操作。电气控制部分主要包括接口电路的设计,对刀仪在刀具接触到传感器后应有声光信号显示,以便操作者进行及时操作,传感器的触发信号要能准确地反映到数控系统;要对刀补值算法的获得进行算法研究,根据算法对系统进行参数化编程以获取刀尖点的信息并分析计算刀补值。

苏州汉测测量设备有限公司是一家集数控测量设备研发、设计、生产、销售、培训为一体的综合性科技公司。可根据客户需求,研发定制各种需求的测头、对刀仪、测针,为企业提高生产效率、提升制造品质、确保产品合格率、减少人工提供极佳的解决方案。
