测头精度不准,如何检查与调整?

返回列表 来源: 汉测测量 发布日期: 2022.05.20 浏览次数:1869

很多使用机床测头的企业或操机工都知道,在机床测头丈量精度影响要素中,偶尔会出现测头精度不准,那么我们该如何检查与调整呢?下面我们来剖析机床测头有哪些常见的情况。

一、测头的精度的检查为了保证测量的综合精度,用户应当定期对测头的精度指标(即测针的复位精度和位置精度)进行自检;测头的自检既可在专门的计量部门进行,也可由操机者在机床上进行。



二、测针新装使用精度的精调(今天着重介绍)用户可在机床上调整测针位置精度的操作过程如下:



第一步,通过两只M6螺丝将测头与刀柄链接并安装在数控机床主轴上,再将杠杆千分表和磁力表座固定在机床的工作台上,使杠杆表的测针与测头的测球轻微接触,然后用手缓慢旋转测头,观察测球中心与机床主轴中心线的偏离情况。



第二步,依次逐步调整四个M5紧定螺钉的松紧度,使千分表指针的摆动范围逐步缩小至0.001~0. 002(mm)。



第三步,依次逐步旋紧这四个螺钉,在保证测针位置精度不大于0.  001~0.  002(mm)的前提下,使四个螺钉保持基本相同的旋紧力。



第四步,将测头从机床主轴上取下,用橡胶锤轻轻敲击测头主体,然后复检测针位置精度,如果精度发生变化,再进行一次微量调整(上述的第三步),至此调整操作结束。

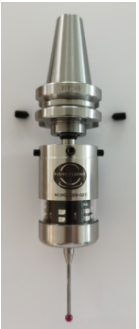

汉测测头



1.安装配套刀柄

2.锁紧M6螺丝

3.调整M5螺丝

注意:调整 M 5 螺丝时,为了测针球的同心度,需要配合千分表使用。精度需调整在0. 001mm。


-END-
