一、Z轴起点错误的定义与危害
1.定义:对刀仪在进行Z轴方向测量时,测头接触刀具的实际位置与设定的起点位置不一致,超出了允许的误差范围。
2.危害:
-导致刀具长度补偿值计算错误,影响后续加工的尺寸精度。
-可能引起刀具与工件干涉,造成刀具或工件的损坏,甚至引发机床事故。
-影响对刀效率和加工节拍,延长生产周期,降低经济效益。
二、Z轴起点错误的常见原因
1.机械装调不当
-对刀仪安装不牢固,在测量过程中发生移位或松动。
-测头与刀具的接触面不平行,影响触发点的一致性。
-Z轴导轨、丝杠的平行度和垂直度不达标,影响运动精度。
2.刀具装夹不规范
-刀柄与主轴锥孔配合间隙过大,刀具在Z轴方向有窜动。
-卡盘、筒夹等装夹工具精度不足,重复定位误差大。
-刀具安装时用力不当,将刀柄压缩变形,改变了刀具的实际长度。
3.测头精度不足
-测头长期使用磨损,触发行程和接触力不稳定。
-测头的重复定位精度不够,每次测量的起点位置不一致。
-测头的分辨率或线性度不达标,影响测量数据的准确性。
4.环境因素干扰
-车间温度变化大,导致机床、刀具、测头等热变形。
-地基振动、电磁干扰等影响测头信号的稳定性。
-空气湿度、灰尘等影响测头接点的接触电阻,引起触发信号漂移。
5.操作不当
-设置Z轴起点时,未正确执行"对刀仪调零"操作。
-未定期对刀,或使用错误的对刀方式,如手动对刀等。
-更换测头后未重新标定,或标定操作不规范。
6.系统参数设置错误
-对刀仪通讯参数设置错误,如波特率、数据位、校验位等。
-Z轴方向的速度、加速度参数设置不当,引起测头触发时机偏差。
-对刀宏程序中的坐标系、刀具补偿号等参数设置错误。
三、Z轴起点错误的解决方法

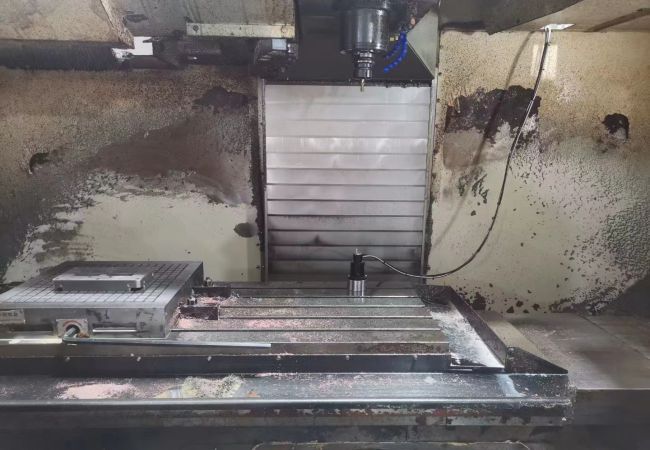

1.重新安装调试对刀仪
-检查对刀仪底座是否固定牢靠,确保安装面与工作台平行。
-调整测头与刀具接触面的平行度,确保触发点一致。
-检查Z轴导轨、丝杠的平行度和垂直度,必要时进行刮研或更换。
2.规范刀具装夹流程
-定期检查主轴锥孔和刀柄锥度的磨损情况,超差时进行修复或更换。
-使用高精度的卡盘、筒夹等装夹工具,并定期检验装夹重复精度。
-装夹时严格控制拧紧力矩,避免刀柄变形。
3.更换高精度测头
-根据精度要求和使用频次,选用合适的测头型号。
-定期检查测头的精度和性能,超差时及时更换。
-每次更换测头后,按照操作规范进行标定和设置。
4.优化环境条件
-合理布局车间,避免对刀仪直接暴露在空调出风口、门窗等处。
-采取减振、屏蔽等措施,降低外界振动和电磁干扰。
-定期清理测头触碰面,保持接点的清洁和干燥。
5.加强操作培训
-编制对刀仪操作规程和作业指导书,明确各项操作的标准和要求。
-定期对操作员进行培训和考核,及时纠正违规操作。
-建立对刀仪使用和维护的记录制度,掌握设备状态和性能趋势。
6.优化系统参数
-根据对刀仪使用手册,正确设置通讯参数。
-优化Z轴运动参数,如适当降低进给速度,提高加减速时间。
-检查对刀宏程序,确保坐标系、刀具补偿号等关键参数正确。
四、预防Z轴起点错误的日常管理
1.建立对刀仪精度检验制度,定期检测各项指标,掌握性能变化趋势。
2.加强日常保养,如清洁导轨、润滑丝杠、检查线缆等,保证设备处于最佳工作状态。
3.做好测量数据的统计分析,对异常数据进行原因分析和纠偏措施。
4.合理安排生产任务,避免超负荷使用,给对刀仪留出自检和复位的时间。
5.改进工艺方案,优化对刀策略,如采用机外对刀、群刀对刀等,减少对刀次数。
五、小结
CNC对刀仪Z轴起点错误是影响加工精度和效率的常见问题,其成因复杂,涉及机械、电气、环境、操作等多个方面。排除这一故障,需要系统地分析原因,制定针对性的解决方案和预防措施。
一方面,要加强对刀仪的日常维护和管理,定期检验设备精度,优化工作环境,规范操作流程,减少人为误差。另一方面,要深入钻研对刀技术,优化系统参数,改进对刀方法,提高对刀效率和可靠性。
作为一名数控技术人员,要树立精益求精的质量意识和创新进取的工匠精神,在数控加工的每个环节精雕细琢,追求极致的加工精度和效率。
