测量头测针的选择

返回列表 来源: 汉测测量 发布日期: 2022.03.30 浏览次数:0

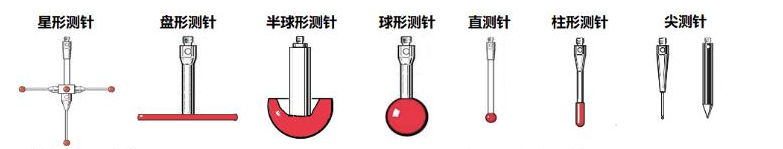

测针种类

1. 星形测针

用于测量不同的工件结构。由于这些测针的使用可以进行多测尖检测,大大减少了将测头移动到孔的侧面和底部等工件内部测量位置的需要,从而缩短了检测周期

2. 盘形测针

用于检测星形测针无法触及的孔内退刀槽和凹槽。它们是高球度测球的截面,有各种直径和厚度。

3. 半球形测针

是检测X、Y和Z对于深度特性和孔的理想选择,只需标记一个球。可用于检测可均化表面粗糙度的影响。

4. 直测针

这是使用高球度工业红宝石测球和备选各种测针杆材料的简单可行的测针。

5. 柱形测针

用于检测薄板材料的孔。它还可以检测各种螺纹部件,并定位攻丝孔的中间。

6. 尖测针

用于检测螺纹牙型、特定点和刻线(精度低)。1

测球材料

1. 红宝石

适用于绝大多数测量场合。

红宝石是已知的极硬的材料之一,具有行业标准和很好的特性。然后将刚玉切割并逐渐加工成高精度球体。红宝石球的表面非常光滑,抗压强度高,机械耐磨性高。

2. 氮化硅

适用于铝材,不适用于钢材的测量。

氮化硅具有许多类似于红宝石的特性。这是一种非常坚硬和耐磨的陶瓷材料,可以加工成高精度的球体。它也可以抛光到非常光滑的表面光洁度。氮化硅和铝之间没有吸附性,因此类似场合没有红宝石的粘附磨损。然而,氮化硅在钢表面扫描时具有明显的磨损特性,因此其应用很好限制在铝工件上。

3. 氧化锆

适用于铸铁材料的测量。

氧化锆是一种特别坚硬的陶瓷材料,其硬度和磨损特性接近红宝石。但其表面特性使该材料成为铸铁工件高强度扫描的理想材料。

测针杆材料

1. 钢

测球/端部直径为2 mm。在此范围内,钢测针杆具有很好刚度和重量比,测球、测杆和螺纹公差优异,以确保测针具有很好刚度。

2. 碳化钨

对于需要大刚度的小直径杆,使用碳化钨杆是很好的选择,小直径杆是测球直径为1 mm杆的长度可达50 mm。此外,由于杆与本体之间的接头可能偏转,重量可能成为问题或刚度降低。

陶瓷

3. 陶瓷

测球直径大于3 mm、长度超过30 mm陶瓷测针杆,陶瓷测针杆的刚度优于钢测针杆,但重量远轻于碳化钨。陶瓷杆的测头在碰撞时会破碎,因此测针对测头有额外的碰撞保护作用。

4. 碳纤维

碳纤维材料有很多层次。在任何情况下,刚度特性可以在拉伸和扭曲的情况下提供(这对星形结构的测针非常重要),重量极低。碳纤维是一种惰性材料,结合了特殊的树脂基体,在大多数极其恶劣的机床环境中具有优异的保护作用。

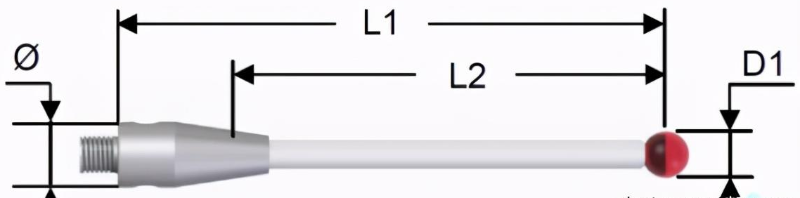

长度大于50 mm对于测针杆,它是一种理想的材料,具有很高的刚度和非常轻的质量。它是高精度应变片测量头的很好的针杆材料,具有优异的减振性能和可忽略的热膨胀系数。微信图片_20220330163141
