Z向对刀仪的正确使用方法

Z向对刀仪是用于数控机床上测量刀具长度和位置的精密仪器。通过正确使用Z向对刀仪，可以确保刀具在加工过程中的准确定位，提高加工精度和效率。本文将详细介绍Z向对刀仪的功能、工作原理、使用步骤及注意事项。

Z向对刀仪的功能和工作原理

功能

1.测量刀具长度：精确测量刀具的实际长度，确保加工深度的准确性。

2.定位刀具位置：确定刀具在Z轴方向上的位置，确保加工过程中刀具的正确定位。

3.校准刀具：自动校准刀具位置，减少人工误差，提高加工精度。

工作原理

Z向对刀仪通常通过与机床控制系统连接，利用探头接触刀具的末端，检测刀具长度和位置。探头与刀具接触时，传感器生成信号，传输到机床控制系统，由系统计算出刀具的实际长度和位置。

正确使用方法

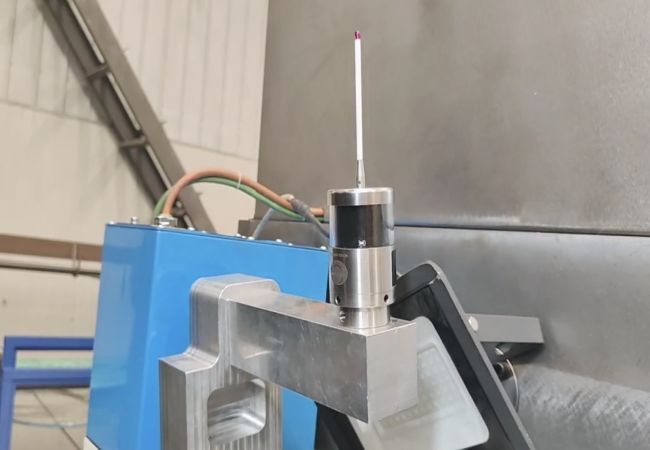

1.安装对刀仪

1.选择合适的位置：将对刀仪安装在机床工作台上的合适位置，确保其与刀具的接触面平行。

2.固定对刀仪：使用螺丝或磁性底座将对刀仪牢固固定，防止在测量过程中对刀仪移动。

2.连接对刀仪

1.连接电缆：将对刀仪的信号电缆连接到机床控制系统的指定接口。

2.确认连接稳定：确保电缆连接牢固，避免信号传输不稳定。

3.设定测量程序

1.选择测量模式：根据实际需要选择合适的测量模式（如自动测量模式或手动测量模式）。

2.设定测量参数：在机床控制系统中设定测量参数，包括测量速度、接触压力等。

4.执行对刀操作

1.启动测量程序：在机床控制系统中启动测量程序，机床将自动移动刀具至对刀仪上方。

2.接触刀具：刀具缓慢下降，直到探头接触刀具末端，传感器检测到接触信号。

3.记录数据：机床控制系统记录刀具的实际长度和位置，并自动进行补偿和校准。

5.确认测量结果

1.检查数据：在机床控制系统中检查测量结果，确保刀具长度和位置数据准确。

2.进行调整：如有必要，根据测量结果对刀具位置进行微调，确保加工精度。

注意事项

1.保持对刀仪清洁：定期清洁对刀仪探头，确保其表面无油污、金属屑等杂质，避免影响测量精度。

2.检查对刀仪状态：使用前检查对刀仪是否完好，无松动或损坏，确保其正常工作。

3.避免过大接触压力：在对刀过程中，避免刀具与探头接触时产生过大压力，以免损坏对刀仪或刀具。

4.定期校准对刀仪：定期校准对刀仪，确保其测量结果的准确性和稳定性。

5.遵循安全操作规程：严格按照机床和对刀仪的操作规程进行操作，确保人员和设备的安全。

总结

正确使用Z向对刀仪是确保数控机床加工精度的重要步骤。通过安装、连接、设定测量程序、执行对刀操作以及确认测量结果等步骤，可以实现刀具的精确定位，为高精度加工提供保障。注意保持对刀仪清洁、检查对刀仪状态、避免过大接触压力、定期校准对刀仪，并遵循安全操作规程，将有助于提高加工效率和质量。
