为什么要标定测头?为什么标定测头这么重要呢?

返回列表 来源: 汉测测量 发布日期: 2022.03.29 浏览次数:0

一.为什么要校准测头?为什么校准测头这么重要?

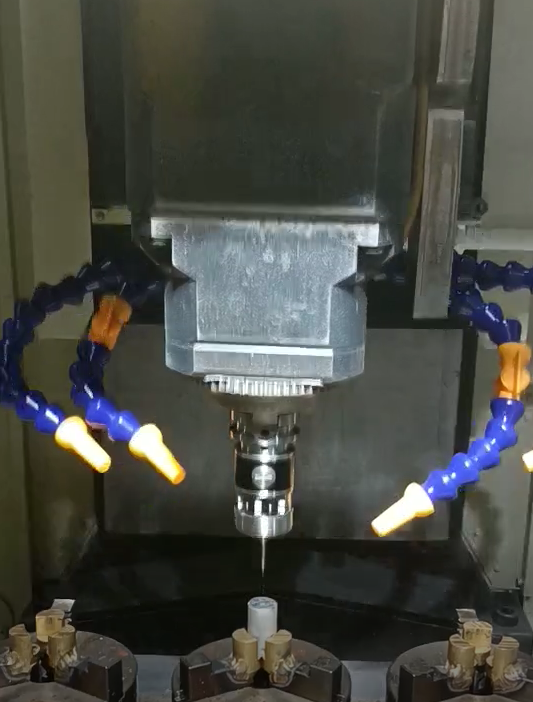

当您把测量头固定在机床的手柄上时,没有必要使测量头的探针准确地位于主轴上。允许一点偏心,但在实践中,使探针准确对齐,以减少主轴和工具定向误差的影响。如果没有测量头的校准,测量头的偏心会导致测量结果不准确。通过校准,将准确计算测量头的偏心。

微信图片_20220329153919

同时,因为每一个测头系统是不一样的,所以在以下情况下对测头进行校准是非常重要的:

   1.初次使用测头时。

   2.新的探针安装在测头上。

   3.怀疑探针弯曲或测头碰撞。

   4.定期校准以补偿机床的机械变化误差。

   5.若重新定位测量头柄的重复性较差。在这种情况下,每次调用测量头时都可以重新校准。

测头可以通过三种不同的操作进行校准。它们是:

   1. 用镗孔标定测头。

   2. 用环规标定测头。

   3. 标定测头长度。

用镗孔标定测头

与主轴线相比,自动存储测球的偏心。存储的数据将测量和回收。用它来补偿测量结果,以获得相对主轴的真实位置。

用环规标定测头

一个或多个测球的半径值将自动存储在直径已知的环规中。存储的数据被自动测量和回收,以获得真实的表面尺寸。这些值也被用来获得单个平面的真实位置。

注:存储的半径值是基于真实的电子触发点。它们不同于物理尺寸。

校准测头长度

基于电子触发点的长度将存储在已知的参考平面上。它不同于测量头组件的物理长度。此外,通过修改存储的测量头的长度值,可以自动补偿机床和夹具的高误差。
