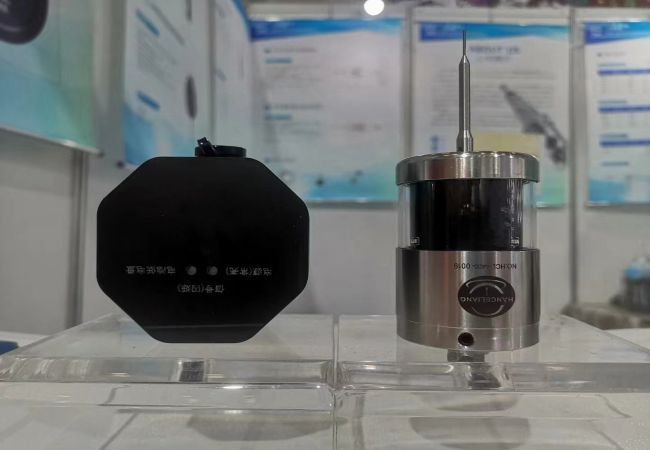

一、对刀仪的安装与调试
1.选择安装位置:根据机床类型和加工需求,选择合适的对刀仪安装位置,常见的有刀库内、工作台上等。
2.使用螺钉、T型螺母等紧固件,将对刀仪牢固地安装在机床上,并调整至水平状态。
3.电气连接:按照对刀仪使用手册,正确连接电源线、信号线,确保供电稳定和信号传输可靠。
4.参数设置:在机床控制系统中,设置对刀仪的通讯接口、触发电平、测量速度等参数。
5.安全防护:安装防护罩或挡板,避免切屑、冷却液等污染对刀仪,同时防止误碰撞。
二、对刀前的准备工作
1.清洁测量面:使用无尘布或压缩空气,清洁对刀仪测量面,去除油污、尘垢等。
2.标定对刀仪:采用标准球或环规,在机床多个位置触发对刀仪,建立机床坐标系与对刀仪坐标系的关系。
3.输入刀具参数:在刀具管理系统中,录入待测刀具的类型、名称、直径、长度等基本参数。
4.装夹刀具:将待测刀具装夹在机床主轴上,并检查刀具安装的牢固性和同轴度。
5.定位刀具:手动或自动控制机床,使刀具移动至对刀仪正上方,并预留合适的空间间隙。
三、自动对刀的操作步骤
1.选择对刀模式:根据对刀仪类型和刀具类型,选择长度对刀、直径对刀、自动对刀等模式。
2.设置对刀参数:输入对刀测量的行程范围、进给速度、采样点数等参数。
3.启动对刀程序:执行对刀指令,机床自动控制刀具缓慢接近对刀仪测量面。
-当刀具接触到测量面时,对刀仪触发信号并记录当前刀具位置。
-刀具自动回退一定距离,然后再次接近测量面,多次重复测量以提高精度。
4.生成对刀结果:根据多次测量的数据,拟合计算出刀具的实际长度或直径。
-将测量结果与标称值进行比较,计算出刀具补偿值。
-自动将补偿值写入刀具管理系统,并与对应刀具绑定。
5.验证对刀效果:使用对刀后的刀具加工样件,测量关键尺寸,评估对刀补偿的有效性。
四、对刀数据的管理与应用
1.刀具台账管理:建立电子化的刀具台账,记录每把刀具的编号、类型、尺寸、使用次数等信息。
2.补偿参数管理:将对刀仪测量的补偿值与刀具信息关联存储,实现补偿参数的快速调用和修改。
3.刀具磨损跟踪:定期使用对刀仪测量刀具磨损量,绘制磨损曲线,预测刀具剩余寿命。
4.优化切削参数:根据刀具的实际尺寸和磨损状态,动态调整切削速度、进给量、切削深度等参数。
5.缩短换刀时间:将对刀仪集成到刀库中,实现新刀自动对刀和补偿,减少换刀停机时间。
五、对刀仪的维护与保养
1.定期校准:每隔一定时间,使用高精度量块或标准件对对刀仪进行校准,确保测量精度。
2.清洁保养:每次使用后,用无尘布擦拭测量面,保持干净;长时间不用时,涂抹防锈油并盖上防尘罩。
3.防腐防潮:将对刀仪存放在干燥、通风的环境中,避免暴露在腐蚀性气体或液体中。
4.专人管理:指定专人负责对刀仪的使用和维护,并建立使用记录和维修档案。
5.定期检查:定期检查对刀仪的机械部件和电气连接,发现问题及时维修或更换。
六、小结
机床对刀仪是保证加工精度和效率的重要工具,正确的安装调试、合理的操作流程以及定期的维护保养,是发挥其作用的关键。建议在实际使用中,严格遵守操作规程,并根据不同加工情况优化对刀策略,持续提升对刀水平。同时,积极引入在线测量、智能补偿等新技术,推动对刀工艺向自动化、数字化方向发展。作为机床数控系统的重要组成部分,对刀仪将与数控技术深度融合,助力中国智能制造的转型升级,为高端装备制造业发展注入新动力。
