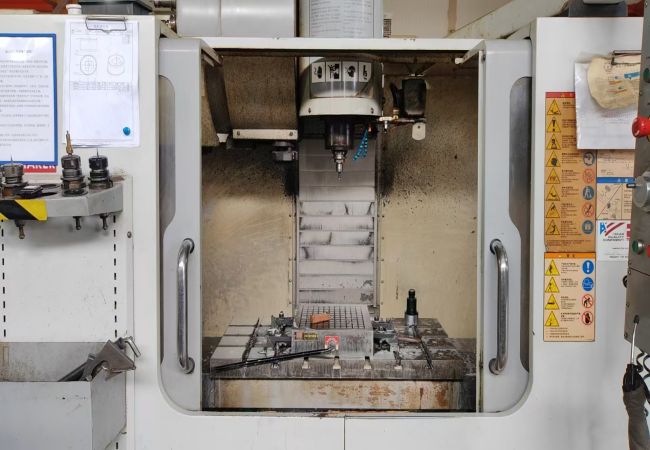

CNC对刀仪程序详解

FANUC系统对刀仪程序示例

在FANUC系统中，常用的对刀仪程序如下：

G21(设置单位为毫米)

G90(绝对坐标模式)

G0G54X0Y0(快速移动到工件坐标系原点)

M06T1(选择刀具T1)

G43H1Z50(调用刀具长度补偿H1，并移动到安全高度Z50)

M00(暂停，确保安全)

G1Z-5F200(刀具以进给速度接近对刀仪)

G91G38.2Z-50F50(探测Z轴接触对刀仪，信号触发后停止)

G90(切换回绝对坐标模式)

#100=#5063(读取触发点的Z轴坐标值，存入变量#100)

#101=#100+10(计算刀具长度补偿值，假设对刀仪高度为10mm)

G10L10P1Z#101(将补偿值写入刀具补偿表)

G0Z50(刀具返回安全高度)

M30(程序结束)

注意事项

1.对刀仪高度设置：

-在程序中，#101=#100+10中的10表示对刀仪的实际高度。根据设备实际情况修改。

2.探测指令：

-G38.2是常用的探测指令，用于检测刀具与对刀仪接触点。

3.数据保存：

-使用G10L10将补偿值写入刀具补偿表，确保后续加工使用正确的参数。

4.安全高度：

-在对刀时，确保刀具从安全高度进入对刀仪，避免碰撞。
